Kontroluj każde zagięcie, od płaskiej blachy do gotowej części

Gięcie blachy przekształca płaski materiał w części o określonych kątach, promieniach i profilach. Prawdziwym wyzwaniem nie jest wyprodukowanie pojedynczej kwalifikowanej części, ale utrzymanie stabilnych kątów, wymiarów i zapewnienie spójności podczas powtarzanej produkcji.
Leadway łączy w sobie inżynierię hamulców dociskowych, sterowanie serwomechanizmami, programowanie CNC, kompensację koronowania i technologię oprzyrządowania, aby wspierać precyzyjne części, ciężkie płyty, długie przedmioty obrabiane i zautomatyzowaną produkcję gięcia.

Prześlij swój rysunek części

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

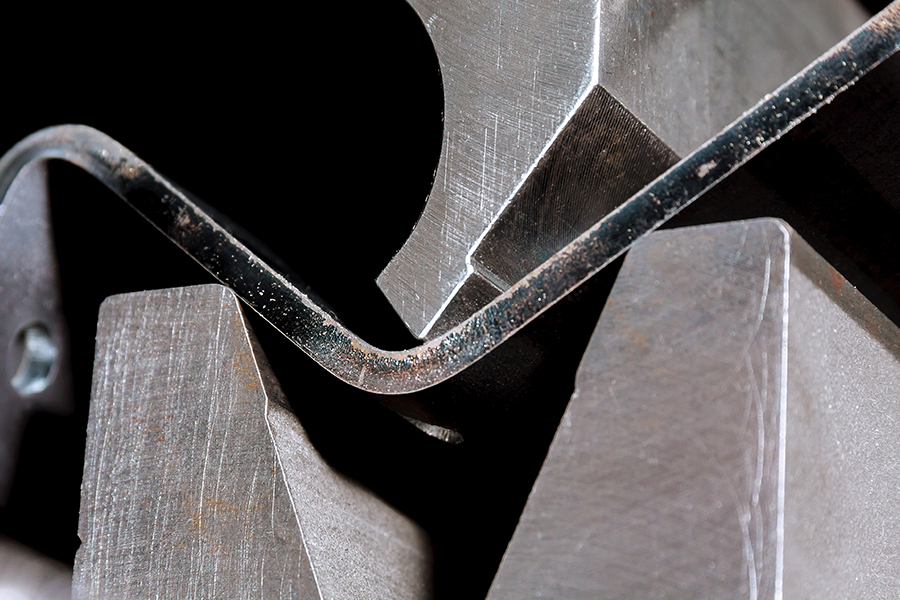

Zginanie powietrza
Podczas gięcia na powietrzu arkusz jest podtrzymywany przez oba ramiona dolnej matrycy, ale nie styka się całkowicie z jego wewnętrznymi powierzchniami. Dziurkacz kontroluje kąt poprzez przesunięcie się na obliczoną głębokość.Głębsza pozycja uderzenia zapewnia mniejszy kąt. Ponieważ przy użyciu tego samego stempla i matrycy można formować różne kąty, gięcie na powietrzu zapewnia dużą elastyczność procesu i jest szeroko stosowane do wieloproduktowej produkcji blach.

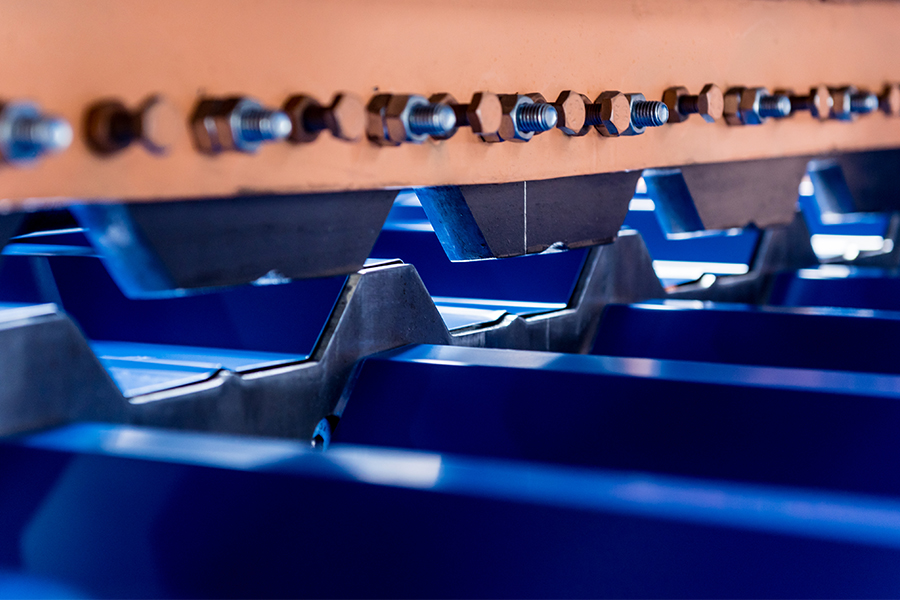

Zginanie dna
Podczas gięcia od dołu stempel wciska arkusz całkowicie w dolną matrycę, tak aby materiał ściśle odpowiadał geometrii stempla i matrycy. Ostateczny profil jest zatem ustalany bardziej bezpośrednio przez oprzyrządowanie.W porównaniu z gięciem na powietrzu, gięcie od dołu zwykle wymaga większej siły formowania i ściślej dopasowanych narzędzi. Zwiększone ciśnienie pomaga ustabilizować kąt i zmniejszyć sprężystość materiału.

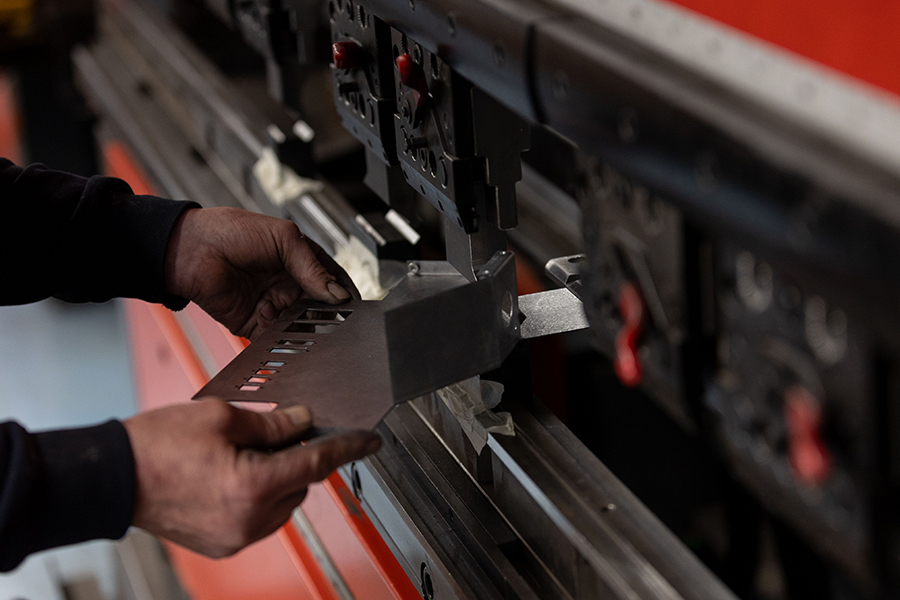

Składanie i obszywanie
Składanie i obszywanie odbywa się zazwyczaj w dwóch etapach. Krawędź arkusza jest najpierw wstępnie wyginana, a następnie zmieniana w celu przeprowadzenia drugiego etapu formowania.Jeżeli pomiędzy dwiema powierzchniami pozostanie kontrolowana szczelina, efektem będzie zagięta krawędź. Jeżeli obie powierzchnie zostaną całkowicie dociśnięte do siebie, powstaje krawędź obszyta.

Technologie stojące za stabilnym zginaniem

01

Synchronizacja pamięci RAM w pętli zamkniętej

Lewa i prawa strona siłownika muszą pozostać zsynchronizowane przez cały cykl gięcia. Hamulce dociskowe Leadway UPB wykorzystują elektrohydrauliczne serwosterowanie w pętli zamkniętej do regulacji osi Y1 i Y2 oraz utrzymywania stabilnego ruchu tłoka.
02

Odszkodowanie koronne

Pod wpływem obciążenia zginającego siłownik i stół roboczy mogą się nieznacznie odkształcić, powodując zmianę kąta wzdłuż długich przedmiotów obrabianych. Koronowanie mechaniczne lub hydrauliczne polega na kompensacji na całej długości gięcia w celu zmniejszenia tej różnicy.
03

Programowanie CNC i pozycjonowanie wskaźnika wstecznego

W zależności od wybranego układu sterowania hamulce prasowe Leadway mogą obsługiwać programowanie graficzne, automatyczne obliczanie sekwencji zgięć, biblioteki narzędzi, korekcję kąta i wykrywanie kolizji. Wieloosiowe wskaźniki wsteczne zapewniają dokładne pozycjonowanie dla różnych wymiarów kołnierza, wysokości części i asymetrycznych przedmiotów obrabianych.
04

Narzędzia i szybkie zmiany

Oprzyrządowanie ma bezpośredni wpływ na promień wewnętrzny, minimalny rozmiar kołnierza, wymaganą siłę zginającą i profil końcowy. Leadway może konfigurować narzędzia segmentowe, matryce jedno- i wielo-V, narzędzia o dużym promieniu, narzędzia do obszywania i systemy szybkiego zaciskania w zależności od przedmiotu obrabianego.

Omów swoje zastosowanie gięcia

Wyślij informacje dotyczące rysunku i produkcji przedmiotu obrabianego do Leadway. Nasi inżynierowie dokonają przeglądu materiału, grubości, długości gięcia, profilu, tolerancji i wymagań produkcyjnych oraz zalecą odpowiedni proces gięcia i konfigurację sprzętu.

Skontaktuj się z nami, aby rozpocząć swój projekt.
